OPTIMIZATION OF BEAM I
TỐI ƯU HÓA KÍCH THƯỚC THANH XÀ CHỮ I
Tổng quan
Một thanh xà chữ I có chiều dài L=800mm và tiết diện ngang như hình dưới. Thanh xà được định vị và gán lực như hình 2.
Tác dụng một lực F=15000N phân bố đều lên toàn bộ bề mặt trên của thanh dầm, với các kích thước tiết diện ngang hiện tại, ứng suất lớn nhất trong thanh dầm 104,6MPa.
Hình 1. Tiết diện ngang của thanh xà chữ I

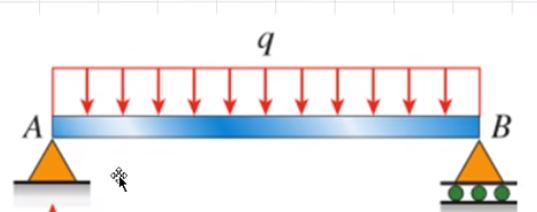

Hình 2. Mô hình định vị và đặt lực.
Mục tiêu
Mục đích của bài toán tối ưu hóa này là với cùng một điều kiện lực tác dụng và thể tích của thanh xà không đổi (diện tích tiết diện ngang không đổi), các kích thước của tiết diện ngang được thay đổi (trừ chiều cao V2=60mm) và tối ưu hóa để đạt được yêu cầu ứng suất lớn nhất của thanh xà là nhỏ nhất.

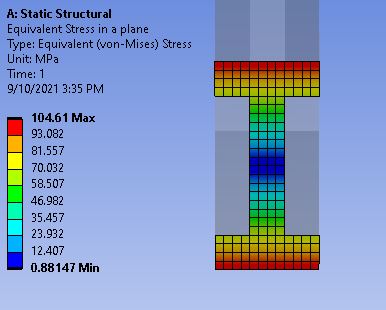

Hình 3. Ứng suất lớn nhất
Phương pháp
Phần mềm sử dụng: Ansys Mechanical – Static Structural – Optimization.
– Lựa chọn các thông số kích thước của tiết diện ngang có thể tối ưu hóa.
– Đặt các khoảng giới hạn min và max cho các thông số.
– Đặt các thông số cần tối ưu hóa: Tiết diện không đổi, Ứng suất nhỏ nhất.
Các bước thực hiện
Xem thêm ở file PDF đính kèm.
Kết quả
Có ba nhóm kích thước phù hợp với yêu cầu đề ra.
Diện tích tiết diện gần như không đổi (0,0014m2). Chiều cao của thanh xà 60mm.
Ứng suất lớn nhất P4 từ 90,3 to 91,3Mpa, giá trị này nhỏ hơn rất nhiều so với giá trị ban đầu 104,6MPa.
Nhóm kích thước tốt nhất là nhóm thứ nhất.
Bây giờ kích thước của nhóm 1 sẽ được update và mô phỏng lại để tính ứng suất, và kết quả ứng suất lớn nhất là 91,343MPa.
[real3dflipbook id=’4′]
Tham khảo OPTIMIZATION để biết thêm các tính năng:
https://ansyslink.com/optimization.html
