FATIGUE ANALYSIS SERVICE
FATIGUE ANALYSIS: TÍNH TOÁN TUỔI THỌ CỦA CHI TIẾT
Trong quá trình hoạt động, các chi tiết của hệ thống máy chịu sự tác dụng của nhiều yếu tố: lực, áp suất, nhiệt độ, dòng chảy. Việc phân tích ứng suất của các chi tiết chỉ đủ để đảm bảo bền cho chi tiết dưới tác dụng tĩnh, không theo chu kỳ. Mô đun Ansys nCODE DesignLife có thể tính toán được tuổi thọ của các chi tiết, hệ thống máy dưới tác dụng theo chu kỳ của các yếu tố kể trên.Ansys nCode DesignLife làm việc với Ansys Mechanical để đánh giá tuổi thọ mệt mỏi một cách đáng tin cậy. Sử dụng kết quả phân tích phần tử hữu hạn (FEA) từ Ansys Mechanical và Ansys LS-DYNA, nó tích lũy thiệt hại do tải lặp đi lặp lại để xác định tuổi thọ dự đoán của sản phẩm. Bạn có thể nhanh chóng đánh giá tác động của các vật liệu khác nhau và hình dạng thay thế đối với các thiết kế mới, sau đó tối ưu hóa chúng cho mục đích sử dụng dự kiến của sản phẩm – rất lâu trước khi nguyên mẫu đầu tiên được chế tạo hoặc quá trình thử nghiệm tốn kém diễn ra.Một số ứng dụng tiêu biểu:
- Tính tuổi thọ của các chi tiết máy tự động.
- Tính tuổi thọ của các chi tiết của động cơ.
- Tính tuổi thọ của mối hàn các chi tiết.
- Tính toán tuổi thọ của các đường ống dẫn.
- Tính toán tuổi thọ của bình áp suất.

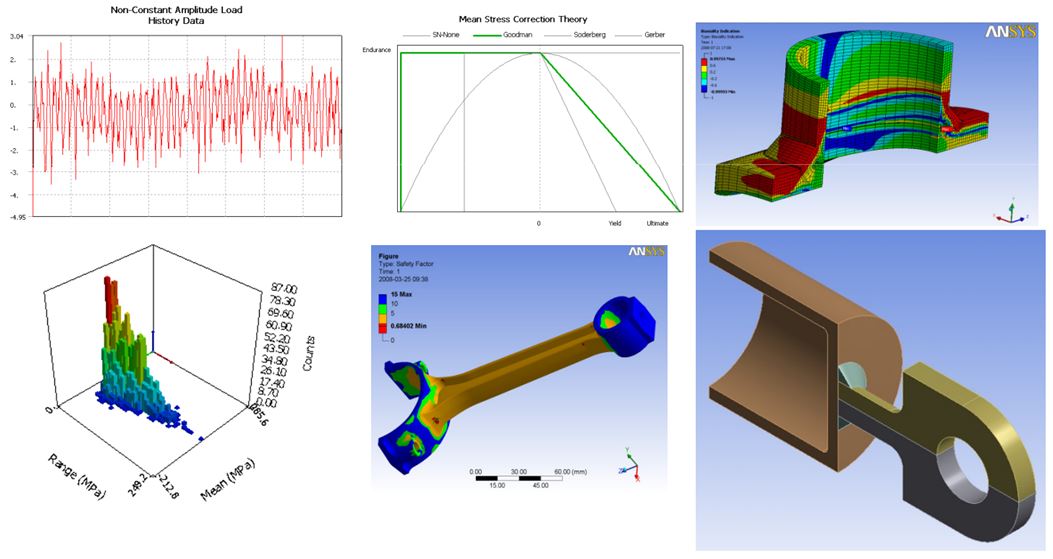

Tính tuổi thọ của thanh truyền động cơ

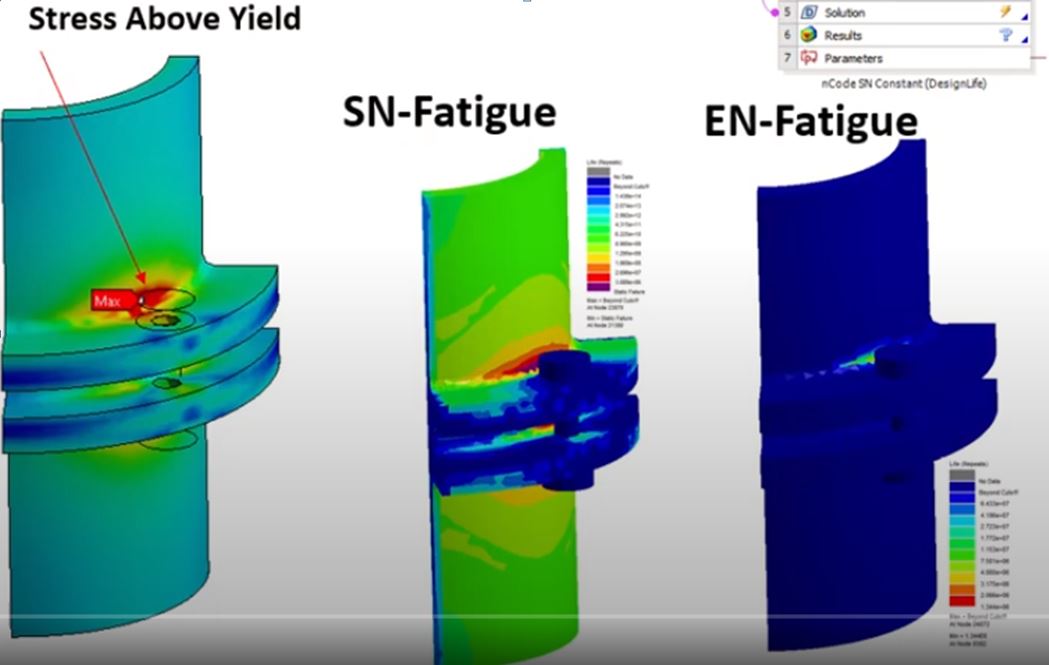

Tính toán tuổi thọ của mối hàn
ANSYS đơn giản hóa quy trình thiết lập phân tích mỏi của các mối hàn bằng cách xác định các đường hàn một cách thông minh trong Mô hình FEA. Bao gồm các mối hàn nối bao gồm các mối nối hàn fillet, chồng chéo và hàn lazer. Ứng suất có thể được lấy trực tiếp từ các mô hình FEA (phần tử vỏ hoặc phần rắn) hoặc được tính toán từ lực hoặc chuyển vị của điểm lưới tại mối hàn. Phương pháp này thích hợp cho các trường hợp hỏng chân răng, chân răng và cổ họng mối hàn. Cho phép phân tích độ mỏi của mối hàn điểm ở dạng tấm mỏng. Lực và mômen mặt cắt ngang được sử dụng để tính toán ứng suất kết cấu xung quanh mép của mối hàn. Tính toán tuổi thọ được thực hiện xung quanh mối hàn điểm ở nhiều góc tăng và tổng tuổi thọ được báo cáo bao gồm cả trường hợp xấu nhất.
Phân tích tuổi thọ mối hàn

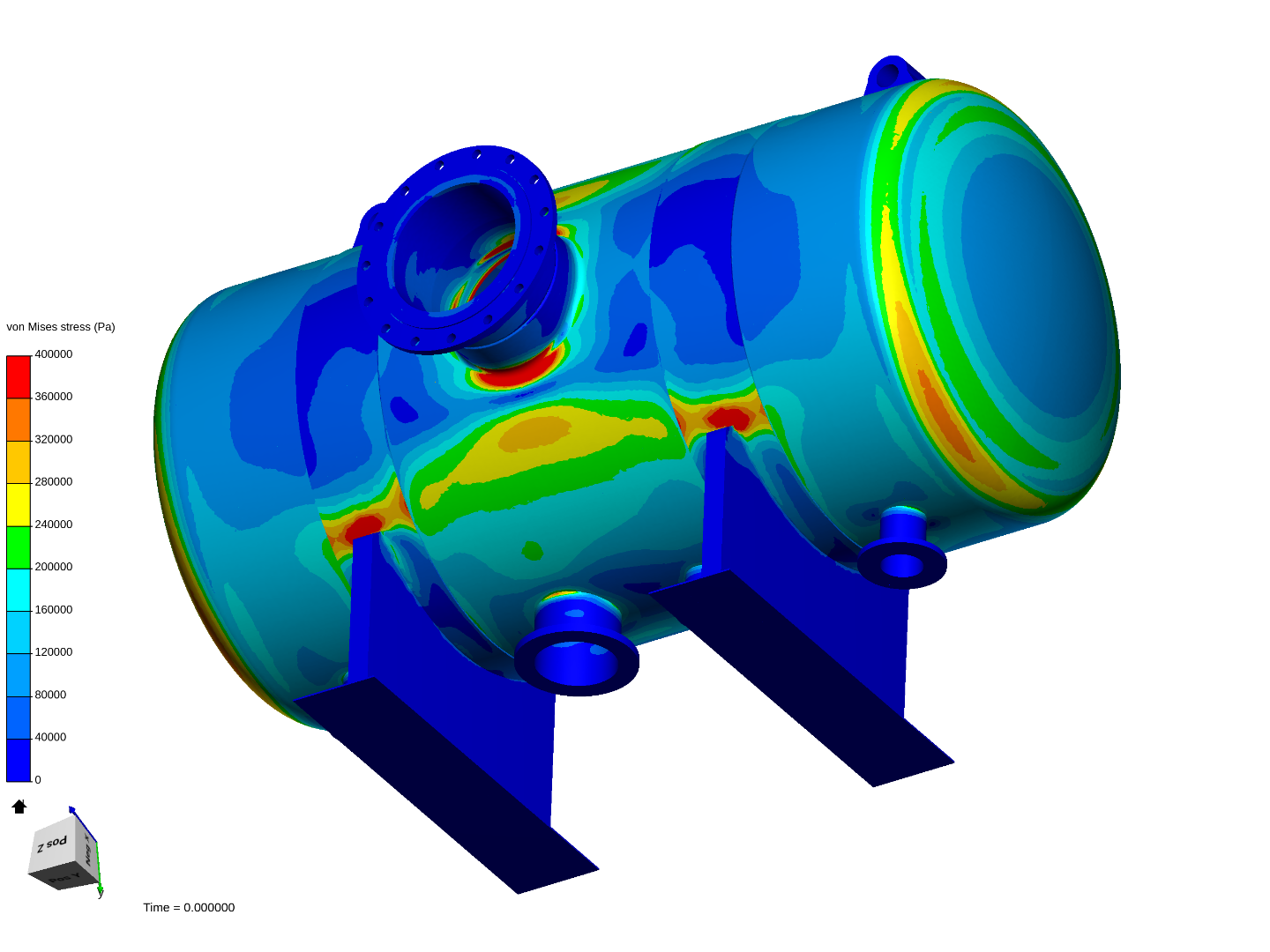

Phân tích tuổi thọ mối hàn của bình áp suất
PHÂN TÍCH ĐỘ BỀN MỎI DO DAO ĐỘNG
Tùy chọn độ mỏi rung động cho phép mô phỏng các thử nghiệm lắc rung được điều khiển bởi tải ngẫu nhiên (PSD), sin quét, chìm hoặc sin theo ngẫu nhiên. Nó cung cấp khả năng dự đoán độ mỏi trong miền tần số và thực tế và hiệu quả hơn so với phân tích miền thời gian cho nhiều ứng dụng có tải ngẫu nhiên, chẳng hạn như tải trọng gió và sóng

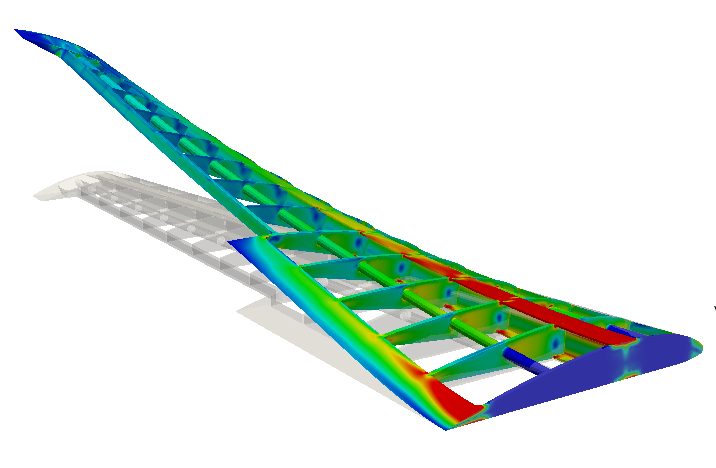

Phân tích độ bền mỏi do dao động của cánh máy bay
PHÂN TÍCH TUỔI THỌ CỦA CHI TIẾT CHỊU TÁC ĐỘNG NHIỆT
Các bộ phận trong môi trường hoạt động ở nhiệt độ cao như piston động cơ, hệ thống xả và ống góp có thể bị các chế độ hỏng hóc phức tạp. Mô đun Thermo-Mechanical Fatigue (TMF) cung cấp các giải pháp cho hiện tượng mỏi và rão ở nhiệt độ cao bằng cách sử dụng các kết quả ứng suất và nhiệt độ từ các mô phỏng phần tử hữu hạn.
