MÔ PHỎNG HOẠT ĐỘNG CỦA LOA GIẢM GIẬT

Trong các ứng dụng quốc phòng liên quan đến chuyển động tốc độ cao của viên đạn gần với người bắn, việc đảm bảo áp suất của khí thuốc phát ra từ miệng nòng súng không gây nguy hiểm cho người bắn là việc hết sức quan trọng. Loa giảm giật được lắp ở đầu nòng để phân tán khí thuốc ra hai bên và phía sau bởi các lỗ hai bên và các vách định hướng. Thêm nữa, thiết kế của loa giảm giật cũng phải vừa đảm bảo khả năng giảm giật vừa đảm bảo độ bền dưới tác dụng của áp suất khí thuốc ở miệng nòng.

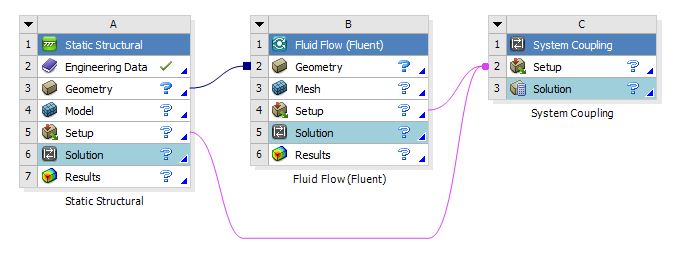

Vấn đề trên được giải quyết bằng cách kết hợp Ansys Mechancal và Ansys Fluent. Thứ nhất, sử dụng Ansys Fluent để phân tích bài toán khí động lực học của khí thuốc khi đạn chuyển động ra khỏi miệng nòng, thu được thông số đầu ra và nhiệt độ, vận tốc và áp suất khi thuốc tác dụng lên các bề mặt của loa giảm giật. Sau đó, sử dụng các thông số đó làm thông số đầu vào cho bài toán tính toán ứng suất, biến dạng và kiểm bền cho loa giảm giật. Phương án này tương đối đơn giản nhưng có một nhược điểm là chưa phản ánh đúng hiện tượng thực tế đó là khi loa giảm giật biến dạng lớn thì các thông số của bài toán Ansys fluent không giống như ban đầu nữa (vì thông số đầu vào của Ansys fluent là kích thước ban đầu của loa). Tuy nhiên, bởi vì sự biến dạng của loa giảm giật là tương đối nhỏ, gây ra sai số nhỏ cho thông số đầu ra của Ansys Fluent, nên sai số bài toán là chấp nhận được.

Video sau đây sẽ phân tích phương pháp kết hợp giữa Ansys Fluent và Ansys Mechanical để giải quyết vấn đề trên.

https://play.vidyard.com/bfJXBX3DLk2N9NewtbKAUU
